摘要
超前小导管是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。 超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。
产品介绍
超前小导管是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。
1超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。
2超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。
3通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个新结构，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。
(1)孔位布置
测量人员根据施工图纸在开挖面上准确划出本循环小导管的孔位。
(2)钻孔
采用风钻进行钻孔，钻头孔径较设计导管管径大20 mm以上。
(3)制作钢花管

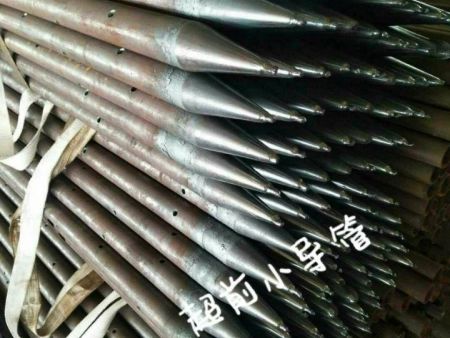

小导管前端做成尖锥形，尾部焊接西8 mm钢筋加劲箍，管壁上每隔10～20 cm梅花型钻眼，眼孔直径为6～8 mm，尾部长度不小于30 cm作为不钻孔的止浆段。
(4)小导管安装
用风钻将小导管顶入，钢管尾端外露足够长度，超前小导管外插角严格按照施工图要求施作，尾部与钢架焊接在一起。超前小导管与线路中线大致平行。孔位钻设偏差不得大于10 cm，眼深大于小导管长。
(5)注浆
采用KBY一50/70注浆泵压注水泥浆或水泥砂浆。注浆前先喷射混凝土5～10 cm厚封闭掌子面，形成止浆盘。
注浆前先冲洗管内沉积物，由下至上顺序进行。单孔注浆压力达到设计要求值，持续注浆10 min且进浆速度为开始进浆速度的1/4或进浆量达到设计进浆量的80%及以上时注浆方可结束。注完浆的钢管要立即堵塞孔口，防止浆液外流。
注浆施工中认真填写注浆记录，随时分析和改进作业，并注意观察施工支护工作面的状态。注浆参数应根据注浆试验结果及现场情况调整。
注浆参数可参照以下数据进行选择：
注浆压力：一般为0．5～1．0 MPa；
浆液初凝时间：1～2 min；
水泥：P·O32．5普通硅酸盐水泥；
砂：中细砂
